6Т82Ш (Орша Ф32Ш) - станок фрезерный широкоуниверсальный №141827

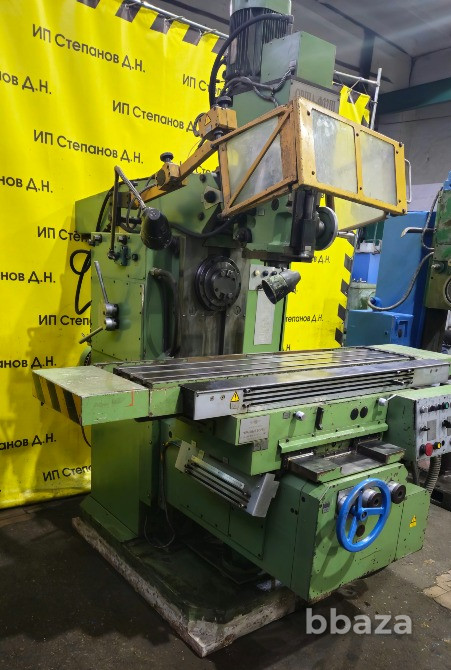

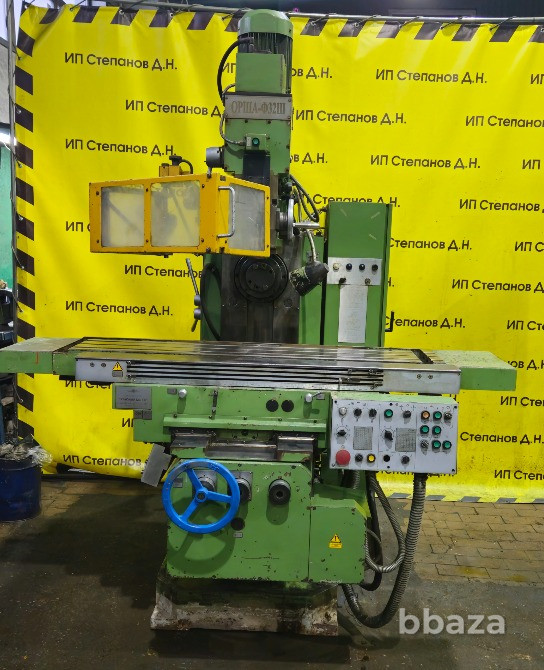

Cтанок горизонтально-фрезерный универсальный модели ОРША – Ф32Ш (6Т82Ш),2002 г.в.,в комплектном , рабочем состоянии,проверка в работе.Находится на складе в г.Ярославль.

Оборудование такого типа предназначено для обработки фасонных и плоских видов поверхностей. Фрезеровка производится несколькими видами инструментов с лезвиями. Агрегат имеет режущий вал горизонтального типа с конической деталью ISO 50. Фрезерная головка является поворотной и имеет шпиндель ISO 40. Деталь оснащена автономным приводом и располагается на ползуне.
Особенности модели
Станок горизонтально-фрезерный универсальный ОРША Ф32Ш 30 имеет частотную настройку скоростей моторов асинхронного типа для главного и подающего привода. Кроме того, агрегат обладает следующими характеристиками:
1. К оборудованию можно подключать устройство для закрепления заготовки.
2. Узлы для перемещения инструмента изготовлены из чугуна и закалены соответствующим образом. Передвижение по ним возможно с помощью ручного или механического привода по трем осям.
3. По координатам Y, Z, X можно смонтировать устройство для вывода информации.
4. Горизонтально-фрезерный станок этого типа оснащен контроллером команд от производителя SIEMENS. Он позволяет контролировать автоматику агрегата и дает возможность работать в полуавтоматическом режиме.
5. Координата Z имеет устройство отскока-подскока, а также системы дискретной подачи для всех трех осей.
6. Зажим осуществляется устройством повышенной прочности.

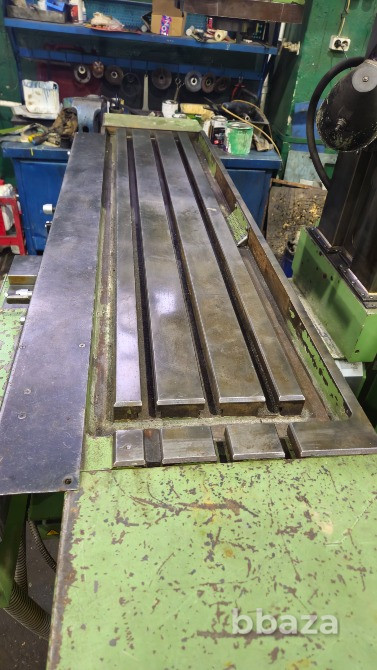

Широкоуниверсальные фрезерные станки ОРША-Ф32Ш – надежное, качественное оборудование, изготовленное и собранное с соблюдением ГОСТов на предприятии Республики Беларусь. Станок имеет два инструментальных шпинделя: горизонтальный с мощностью привода 7,5 кВт и присоединительным отверстием для инструмента и оснастки ISO-50; вертикальный с мощностью привода 4 кВт и присоединительным отверстием ISO-40. Стол с рабочей поверхностью 320х1400 мм имеет Т-образные пазы, для крепления на нем оснастки, приспособлений или непосредственно деталей, которые нужно обработать.

Частотное переключение скорости асинхронных электродвигателей главного привода в пределах 25…2000 об/мин горизонтальный, 71…2240 об/мин вертикальный и привода подач позволяют подобрать необходимые режимы резания.
На станке ОРША-Ф32Ш можно производить операции как в ручном так и в полуавтоматическом режиме (циклы с возможностью обработки по трем осям). Высоконадежный гидрофицированный механизм зажима инструмента делает замену инструмента более быстрой. Наличие на станке местного освещения, системы подачи СОЖ в зону резания удобного поворотного пульта управления делает удобным работу оператора.

Технические характеристики станка горизонтально-фрезерного универсального ОРША – Ф32Ш
Наименование параметра Ф32Ш-30 Ф32Ш-31 (с УЦИ)
Класс точности по ГОСТ 8-82 П П
Размеры рабочей поверхности стола, мм
- длина 1400 1400
- ширина 320 320
Наибольшее перемещение стола, мм
- продольное (координата X) 840(1035) 840(1035)
- поперечное (координата Y)
при работе горизонтальным / вертикальным шпинделем 320/320 320/320
Пределы рабочих подач стола, мм/мин
- продольных и поперечных (координаты X и Y) 25:1250 25:1250
- вертикальных (координата Z) 6,0:320 6,0:320
Пределы частот вращения шпинделей, горизонтального/ вертикального, мин-1 25:2000/71:2240 25:2000/71:2240
Мощность приводов фрезерных шпинделей горизонтального/ вертикального, кВт 7,5/4,0 7,5/4,0
Габаритные размеры, длина х ширина х высота, мм 2454х1890х2425 2454х1890х2425
Масса, кг 3500 3500
